¿Qué medidas se pueden tomar para reducir la interferencia electromagnética en un interruptor de cortina zigbee?

¡Hola! Como proveedor de interruptores de cortina zigbee, he visto de primera mano cómo la interferencia electromagnética (EMI) puede ser un verdadero dolor de cabeza para estos dispositivos. Los interruptores de cortinas Zigbee son muy convenientes y le permiten controlar las cortinas con solo un toque en su teléfono o un comando de voz. Pero EMI puede alterar su rendimiento, provocando que se comporten mal o incluso que dejen de funcionar por completo. Entonces, en este blog, compartiré algunas medidas que se pueden tomar para reducir la interferencia electromagnética en un interruptor de cortina zigbee.

1. Blindaje

Una de las formas más efectivas de reducir la EMI es mediante blindaje. Piense en ello como poner una armadura protectora alrededor del interruptor de cortina en zigbee. Puede utilizar materiales conductores, como protectores metálicos, para encerrar los componentes sensibles del interruptor. Esto ayuda a bloquear los campos electromagnéticos externos.

Por ejemplo, se puede diseñar una carcasa metálica para que encaje alrededor de la placa de circuito del interruptor de cortina zigbee. El metal actúa como una jaula de Faraday, que redirige las ondas electromagnéticas por el área cerrada. Asegúrese de que el gabinete esté correctamente conectado a tierra. La conexión a tierra proporciona un camino para que las cargas eléctricas no deseadas fluyan de forma segura hacia el suelo, reduciendo aún más el impacto de la EMI.

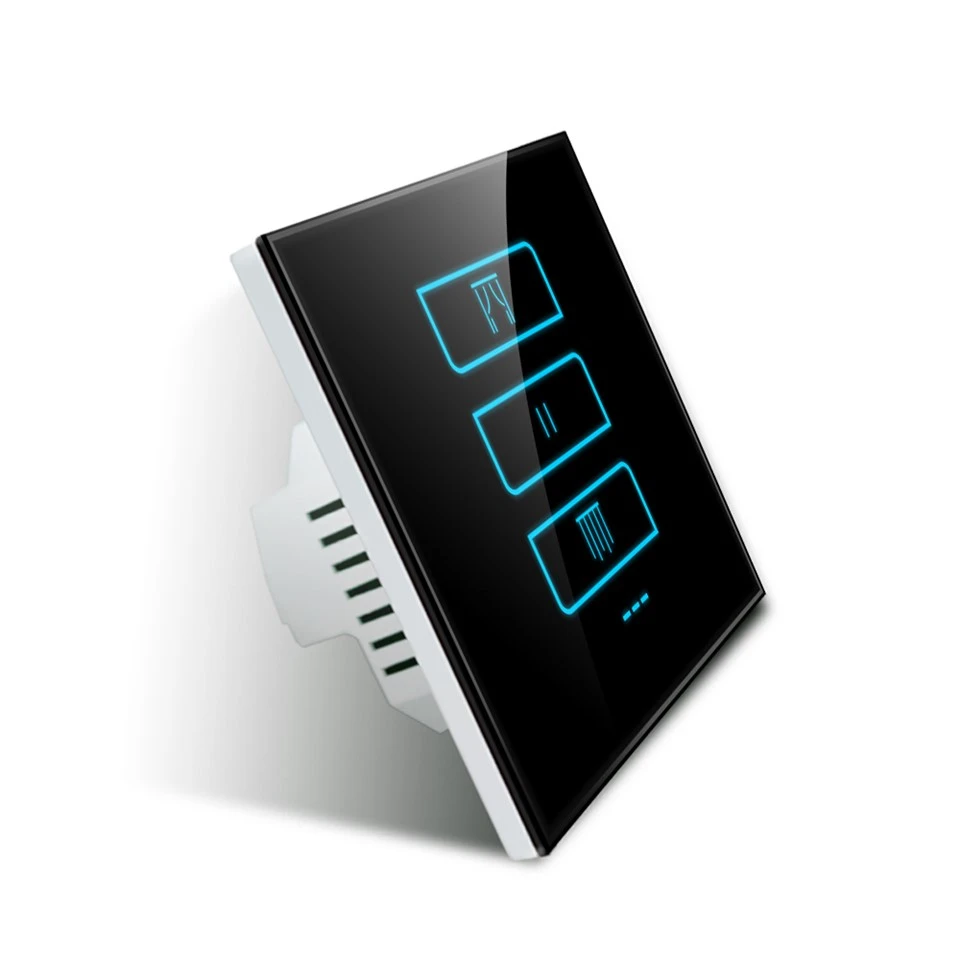

Si está interesado en nuestros interruptores de cortina en zigbee, consulte nuestraInterruptor de cortina Zigbee EUR. Estos interruptores están diseñados con materiales de alta calidad que pueden resistir mejor la EMI cuando se aplican técnicas de blindaje adecuadas.

2. Filtrado

El filtrado es otra medida clave. Los filtros EMI son como los porteros de un club: solo dejan entrar las cosas buenas y mantienen alejados a los alborotadores. Se pueden instalar en las líneas de alimentación y señal del interruptor de cortina zigbee.

Los filtros de la fuente de alimentación pueden eliminar el ruido de alta frecuencia de la energía eléctrica que se suministra al interruptor. Esto es importante porque las líneas eléctricas pueden ser una fuente importante de EMI. Al utilizar un filtro, puede asegurarse de que el interruptor reciba energía limpia, lo que mejora su rendimiento y reduce las posibilidades de interferencias.

Los filtros de línea de señal funcionan de manera similar. Se utilizan para limpiar las señales que envía y recibe el interruptor de cortina zigbee. Esto ayuda a evitar que las señales se corrompan por campos electromagnéticos externos. Por ejemplo, se puede utilizar un filtro de paso bajo para bloquear la interferencia de alta frecuencia y al mismo tiempo permitir el paso de las señales en zigbee de baja frecuencia.

NuestroPanel de interruptor de cortina ZigbeeSe puede integrar con filtros EMI de alta calidad para mejorar su resistencia a las interferencias.

3. Diseño de distribución

La disposición de los componentes en la placa de circuito del interruptor de cortina zigbee también juega un papel crucial en la reducción de la EMI. Al diseñar la placa de circuito, mantenga los componentes sensibles alejados de fuentes de interferencia, como líneas eléctricas y rastros de señales de alta velocidad.

Por ejemplo, coloque el módulo transceptor zigbee, que es altamente sensible a EMI, en un área de la placa que esté bien protegida de otros componentes. Además, minimice la longitud de las trazas de la señal, especialmente aquellas que transportan señales de alta frecuencia. Es más probable que las trazas más largas detecten interferencias electromagnéticas.

Una conexión a tierra adecuada también es una parte esencial del diseño. Utilice un plano de tierra grande en la placa de circuito para proporcionar una ruta de baja impedancia para las corrientes eléctricas. Esto ayuda a reducir la radiación electromagnética generada por el interruptor y hacerlo más resistente a interferencias externas.

4. Gestión de frecuencia

Zigbee opera en la banda de frecuencia de 2,4 GHz, que también utilizan muchos otros dispositivos inalámbricos, como enrutadores Wi-Fi y dispositivos Bluetooth. Esto puede provocar problemas de interferencia. Para reducir esto, puede implementar técnicas de gestión de frecuencia.

Una forma es utilizar el salto de canal. El interruptor de cortina zigbee se puede programar para cambiar automáticamente entre diferentes canales en la banda de 2,4 GHz. De esta manera, si encuentra interferencias en un canal, puede pasar rápidamente a otro canal menos congestionado.

Otro enfoque es utilizar filtros selectivos de frecuencia. Estos filtros se pueden sintonizar para permitir el paso solo de las frecuencias específicas utilizadas por el protocolo zigbee, mientras se bloquean otras frecuencias no deseadas. Esto ayuda a mejorar la relación señal-ruido y reducir el impacto de la interferencia.

5. Optimización del software

El software también puede desempeñar un papel importante en la reducción de la EMI. El firmware del interruptor de cortina zigbee se puede optimizar para mejorar su capacidad para manejar interferencias.

Por ejemplo, el software puede incluir algoritmos de corrección de errores. Estos algoritmos pueden detectar y corregir errores en las señales recibidas causados ​​por EMI. Esto garantiza que los comandos enviados al interruptor de cortina se ejecuten con precisión, incluso en presencia de interferencias.

El software también se puede diseñar para realizar un monitoreo de la intensidad de la señal. Si la intensidad de la señal cae por debajo de un cierto umbral, lo que indica la presencia de interferencia, el conmutador puede tomar las acciones adecuadas, como ajustar su potencia de transmisión o cambiar a un canal diferente.

6. Consideraciones ambientales

El entorno en el que se instala el interruptor de cortina zigbee puede tener un impacto significativo en la EMI. Intente evitar instalar el interruptor cerca de aparatos eléctricos grandes, como frigoríficos o lavadoras, que pueden generar fuertes campos electromagnéticos.

Además, considere la distancia física entre el interruptor de cortina zigbee y otros dispositivos inalámbricos. Aumentar la distancia puede reducir el nivel de interferencia. Por ejemplo, si tienes un enrutador Wi-Fi en la misma habitación que el interruptor de la cortina, intenta mover el enrutador a una ubicación diferente o al menos aumentar la separación entre ellos.

7. Pruebas y Certificación

Antes de lanzar al mercado los interruptores de cortina zigbee, es importante realizar pruebas EMI exhaustivas. Esto ayuda a identificar posibles problemas de interferencia y le permite realizar los ajustes necesarios.

Existen estándares internacionales, como la normativa FCC (Comisión Federal de Comunicaciones) en Estados Unidos y el marcado CE (Conformité Européene) en Europa, que especifican los niveles máximos permitidos de emisiones e inmunidad electromagnéticas. Al asegurarse de que sus interruptores de cortina zigbee cumplan con estos estándares, puede estar seguro de que funcionarán bien en entornos del mundo real y es menos probable que se vean afectados por EMI.

En conclusión, reducir la interferencia electromagnética en un interruptor de cortina zigbee requiere una combinación de blindaje, filtrado, diseño, gestión de frecuencia, optimización del software, consideraciones ambientales y pruebas adecuadas. Al implementar estas medidas, puede asegurarse de que sus interruptores de cortina zigbee ofrezcan un rendimiento confiable y estable.

Si está buscando interruptores de cortina en zigbee de alta calidad diseñados para minimizar la EMI, nos encantaría hablar con usted. Si usted es un minorista que busca almacenar nuestros productos o un usuario final interesado en actualizar su sistema de automatización del hogar, estamos aquí para ayudarlo. Comuníquese con nosotros para obtener más información e iniciar el proceso de adquisición.

Referencias

• Estándares y directrices de compatibilidad electromagnética (EMC). Comisión Electrotécnica Internacional (IEC).
• Documentación técnica de la Alianza Zigbee. Alianza Zigbee.
• Principios y práctica de la comunicación inalámbrica. Theodore S. Rappaport.
